冬奧會的音響燈光設備應用
2022-05-16 03:29:32 來源： 點擊：2667 喜歡：0
3月13日晚，伴隨著唯美溫暖的《雪花》的旋律，北京2022冬奧會閉幕式緩緩落下帷幕，為“一朵雪花”的旅途畫上完滿的句號。
開閉幕式以“在溫暖中永恒”為主題，在視效、燈光、舞美、服化道、音樂等配合下，通過“留聲機”的形象寓意，回溯了過去的精彩時刻與感動瞬間，將北京這座“雙奧之城”的偉大時刻永遠保留下來。
今天，我們來一探幕后大有來頭的音響燈光設備和精心設計！
音頻

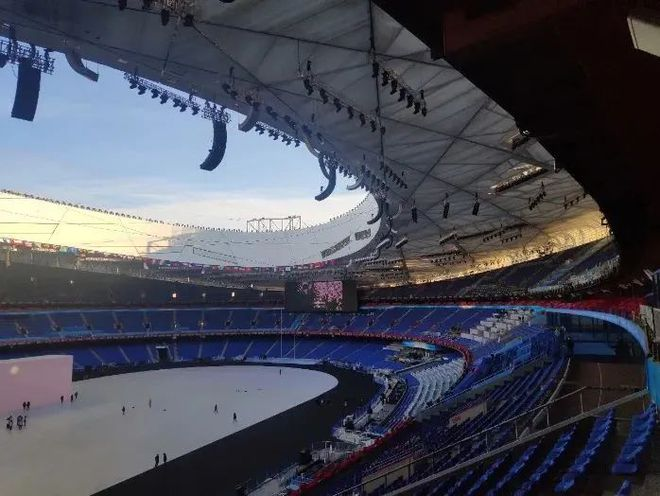

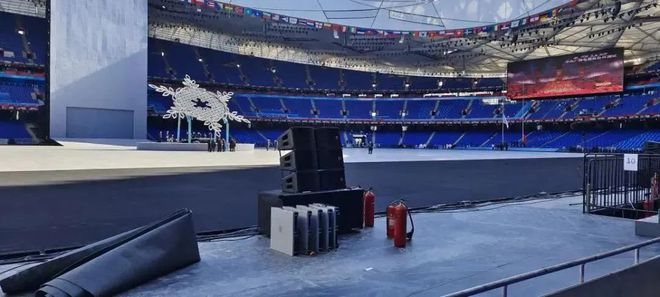

本次北京冬奧會/冬殘奧會開閉幕式音響設計共計使用了近500只揚聲器，功放200余臺：其中鳥巢碗邊吊掛276只揚聲器，22組用于覆蓋高層觀眾席，2組用于舞臺返送；地面擺放140多只揚聲器分別覆蓋底層觀眾席以及前區舞臺；演員候場區大約使用90只揚聲器，以保證所有觀眾的最佳聽音效果。整場活動使用了超過1000個音頻路由、24組光纖、12組MADI，確保了現場及直播的萬無一失。
音頻團隊選擇L-Acoustics Soundvision軟件建模預測及K2線陣列為現場擴聲，呈獻驚艷的聲音效果！現場使用L-Acoustics的K2揚聲器組成線陣列吊掛。K2不僅擁有卓越的聲壓級和飽滿、干凈的聲音品質，先進的panflex指向性調節技術更是給音響設計師打造全覆蓋聲場提供了不少便利，通過調整音箱的水平角度對觀眾席進行精準的投射，且有效避免墻體反射等問題。

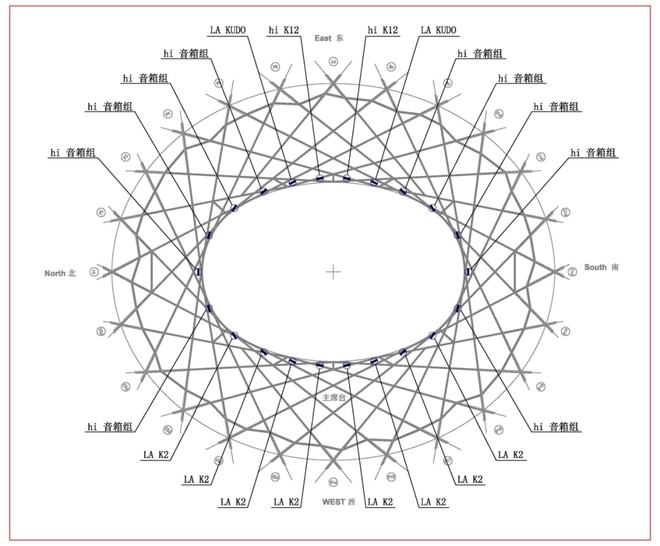

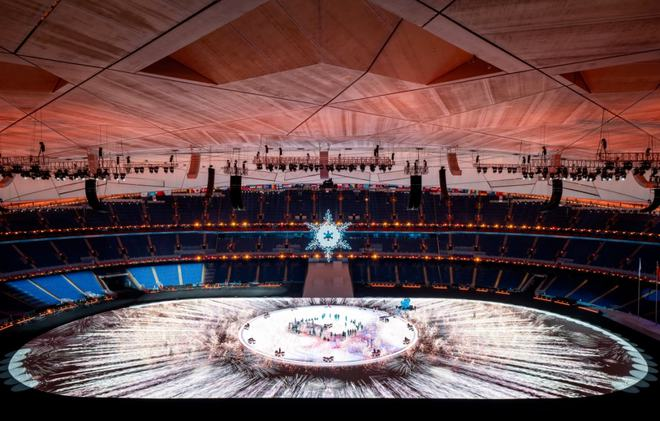

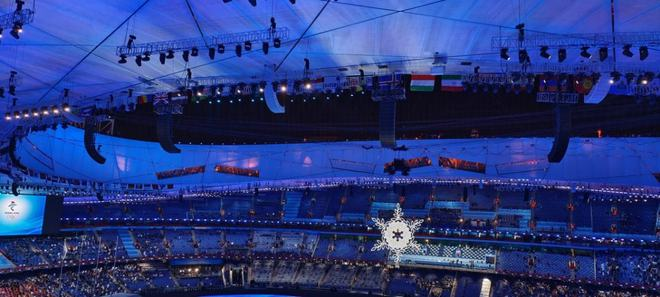

吊掛揚聲器位置示意圖

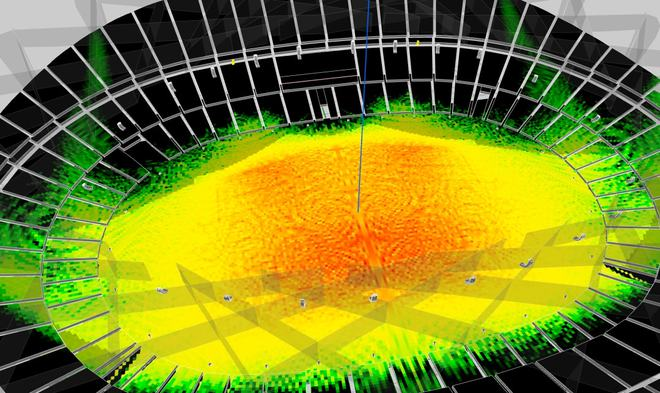

通過SoundVision對主擴揚聲器設計方案測算出的數據

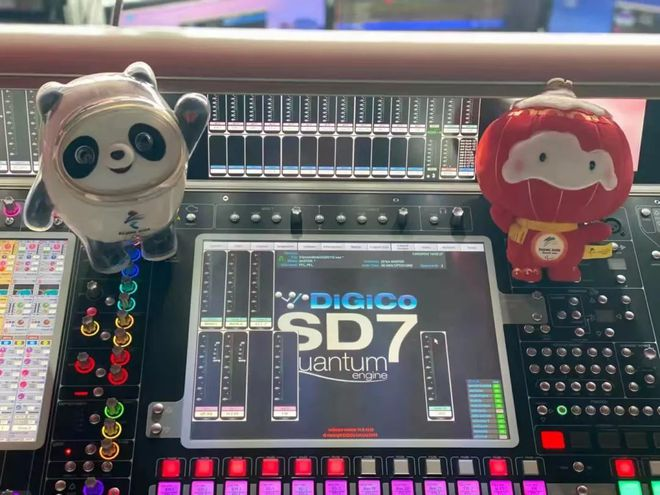

為了達到安全性要求，本次冬奧會閉幕式調音臺系統選用了具有雙引擎架構的DiGiCo SD7Q，其鏡像備份功能可在兩個引擎之間無縫熱備份極大的增加了系統的安全性，同時在中央環路中再加入另一張備份控臺，就做到四重引擎備份，雙重控臺界面備份。

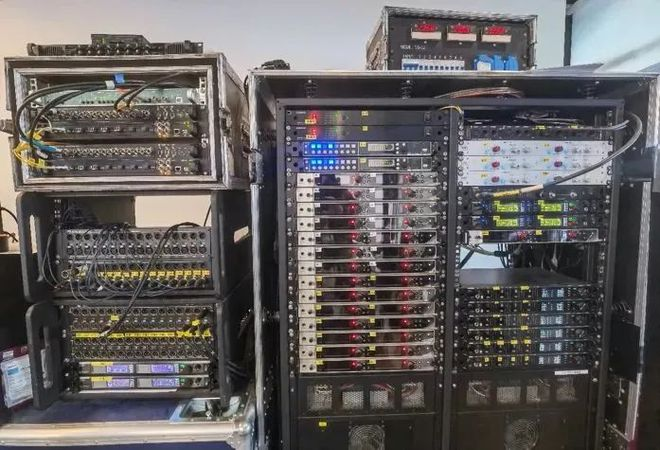

接口箱采用了配套的DIGICO SD-RACK
在進行聲場調試時，同時使用了L-Acoustics的M1測試系統以及Smaart測試系統。團隊主要對三類區域進行了分別調試，即：一層觀眾區、主席臺區域與高層觀眾區。處理好這三個部分之間的比例與延遲尤為重要，否則會出現嘯叫等嚴重的問題。

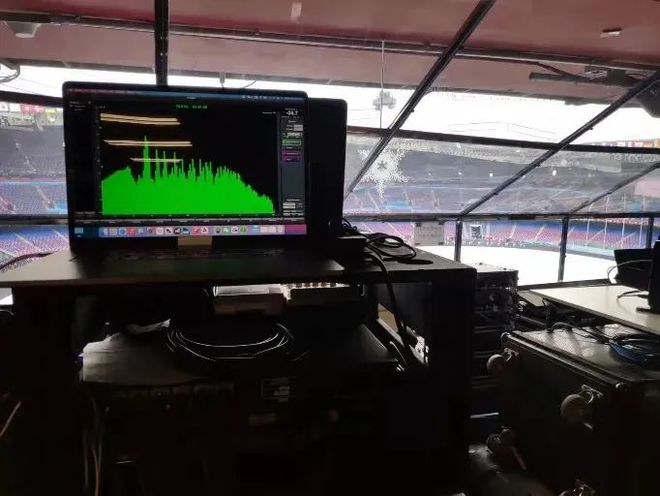

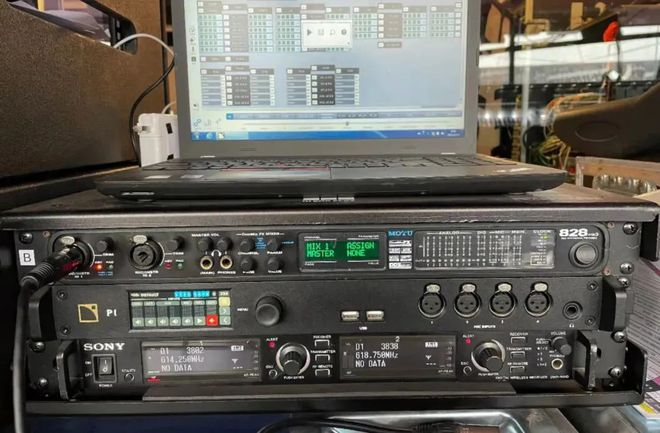

兩套測試系統的軟硬件
拾音作為整個鏈路中的重要部分，所使用的有線話筒和無線話筒是一個較為龐大的工程。最終在每個拾音環節設計中，均考慮了有線、無線話筒互備的拾音方案。
現場使用的SENNHEISER、SHURE數字無線話筒設備
主席臺拾音話筒采用了4只MKH416
燈光
北京是世界上第一座“雙奧之城”。因此，燈光設計團隊在進行燈光設計的時候，希望借助光的藝術，呈現冬奧會、冬殘奧會的自然之美、人文之美和運動之美。為此努力將燈光色彩帶來的情感屬性推向極致，比如冬季顏色的主旋律藍色、白色，還有最驕傲的中國紅。

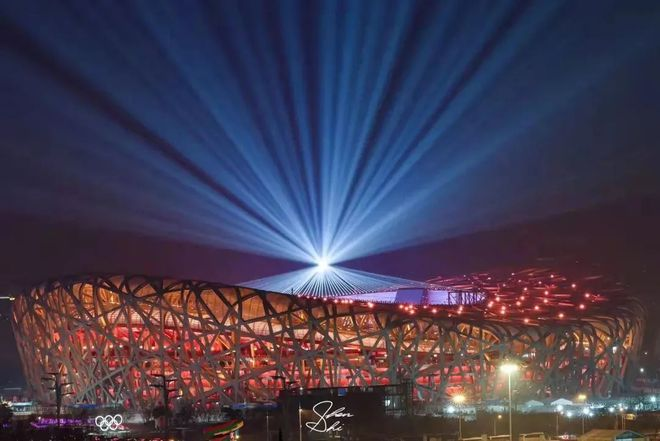

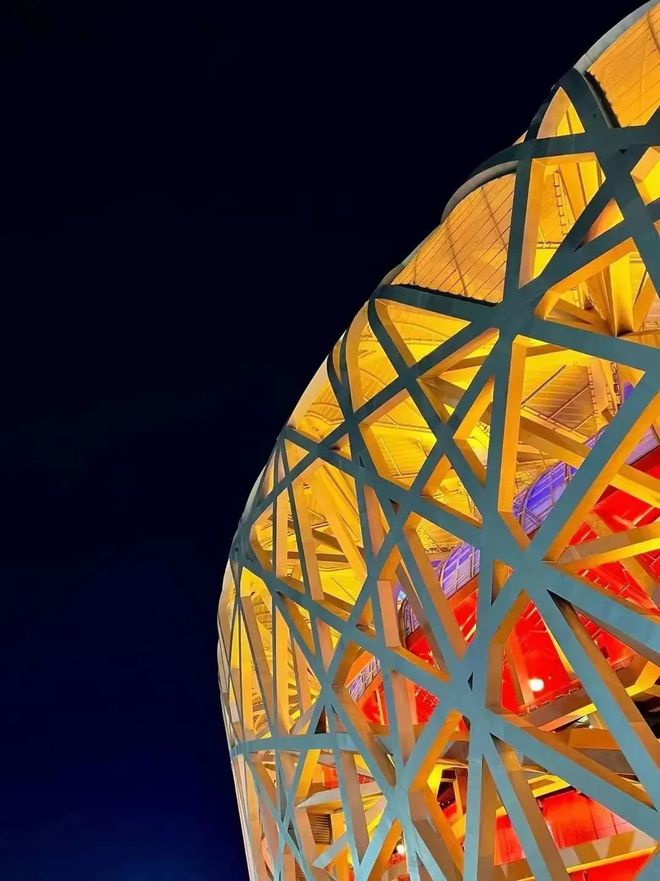

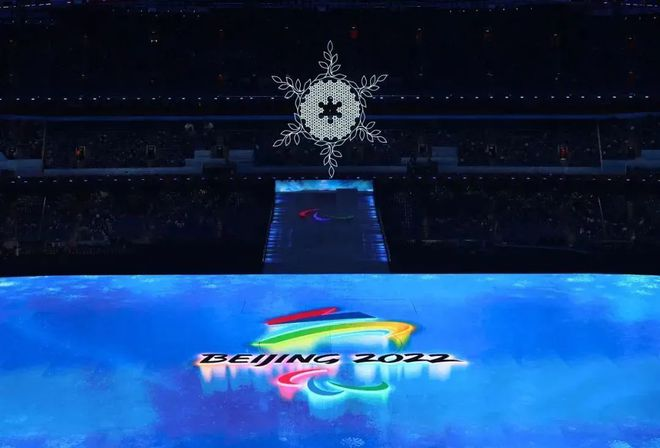

光影色彩還賦予“鳥巢”極強的氛圍感。燈光設計團隊在“鳥巢”頂部的膜結構間安裝泛光燈具，對“鳥巢”頂部的結構進行勾勒。從空中俯瞰“鳥巢”時，可以看到其鋼結構經過燈光的渲染與分割，呈現出“內光外透”的效果，也讓“鳥巢”的立體感和層次感得到進一步加強。

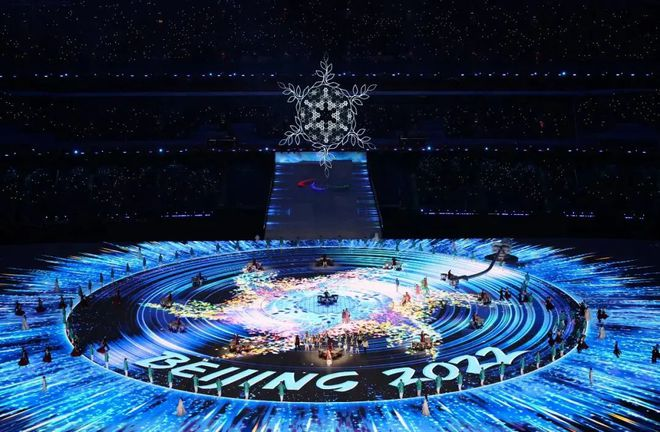

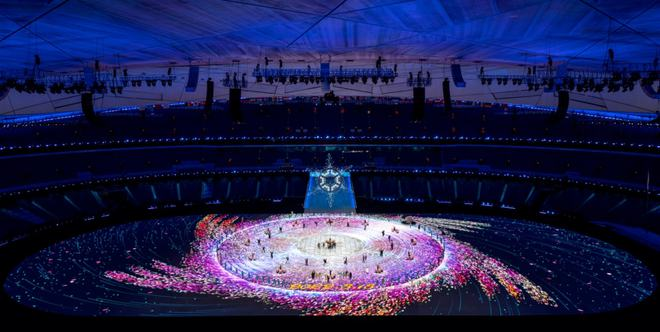

從上至下到建筑燈光、觀眾席燈光、地面表演燈光形成一個立體的多維度的燈光。
2008年時的奧運會，大部分的燈光設備都從國外進口，但到了如今2022年，冬奧會、冬殘奧會上所有的燈光設備都是國產的。原創的產品與原創的創意，這些都是國家經濟發展帶來的變化，這是我國藝術的文化自信體現，也是我國演藝科技突飛猛進的證明。
在這次冬奧會閉幕式上，就有EK COLLIRDER-BAR-IP頻閃條、ORCA虎鯨、COLOR RANGER Q48E染色燈、COLLlDER FC頻閃、KMAX，配合主創團隊的審美需求，為全球觀眾呈現溫暖明亮的浪漫光芒。
